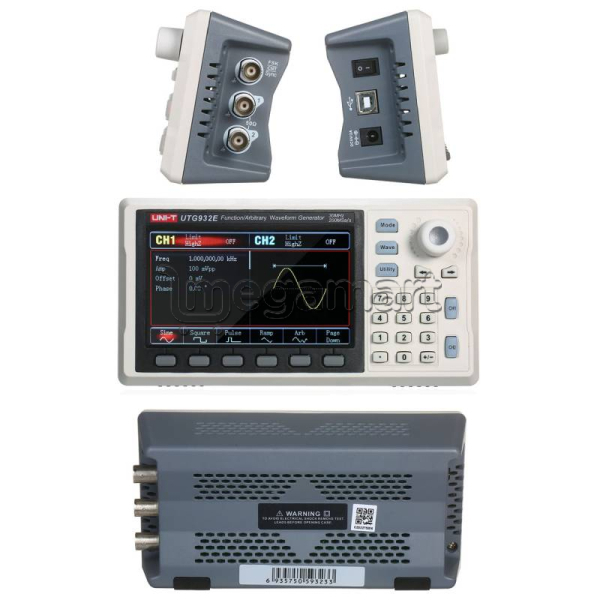

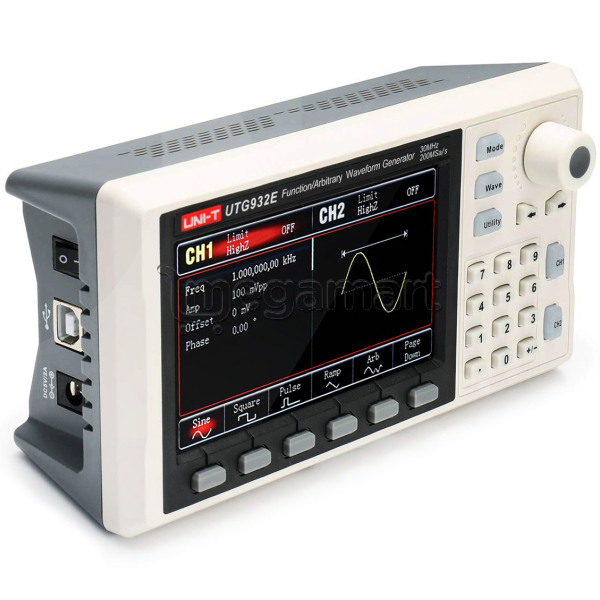

Генератор сигналов UNI-T UTG932E

Артикул: OLCUNT-116340

399.99₼

Видели дешевле?

Купить

Купить в кредит

BirKart

2 месяцев209.99₼
3 месяцев141.33₼
6 месяцев73.33₼
9 месяцев50.22₼
12 месяцев38.67₼

Бесплатная доставка в течении дня
Официальная гарантия на все товары

Пишите на WhatsApp 475

Характеристики
Гарантия и сервис

Двухканальный ВЧ генератор сигналов со встроенным 6-битным частотомером, 4 типа модуляции
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, произвольная
Диапазон частот: 1 мкГц - 30 МГц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG932E

*Характеристики генератора сигналов*
Количество каналов		2
Полоса пропускания		30 МГц
Частота дискретизации		200 МВыб/с
Диапазон частот		1 мкГц - 30 МГц
Вертикальное разрешение		14 бит
Глубина памяти		4 Кб
*Волновые характеристики*
Стандартные формы сигналов		синусоидальные, прямоугольные, пилообразные, импульсные
Произвольные формы сигналов		шумовые, DC
*Частотные характеристики*
Синусоидальный сигнал		1 мкГц - 30 МГц
Прямоугольный сигнал		1 мкГц - 15 МГц
Импульсный сигнал		1 мкГц - 15 МГц
Пилообразный сигнал		1 мкГц - 400 rГц
Произвольный сигнал		1 мкГц - 10 МГц
Разрешение		1 мкГц
Точность		± 50 ppm (в течении 90 дней), ± 100 ppm (в течении 1 года)
*Характеристики синусоидального сигнала*
Гармоническое искажение		DC - 5 МГц: - 60 дБ 5 МГц - 30 МГц: - 50 дБ 30 МГц - 60 МГц: - 40 дБ
Полное гармоническое искажение		< 0.2% (DC - 20 кГц)
*Характеристики прямоугольного сигнала*
Время нарастания/спада		≤ 16 нс
Выброс		< 2%
Рабочий цикл		0,01 - 99,99% (разрешение 0,01%)
*Характеристики пилообразного сигнала*
Нелинейность		3% ± 2 мВ
Симметрия		0 - 100%
*Характеристики импульсного сигнала*
Ширина импульса		≥ 22 нс
Параметр фронта		15 нс - 8 с
Выброс		< 2%
*Гауссовский шум*
Полоса пропускания		30 МГц
*Характеристики смещения постоянного тока*
Диапазон (AC + DC)		± 5 В (50 Ом) ± 10 В (высокое сопротивление)
Точность смещения		± 3% от заданного значения смещения ± 6% от значения амплитуды ± 2 мВ
*Характеристики произвольного сигнала*
Время падения		< 20 нс
Хранения формы волны		24 формы
*Выходные характеристики*
Амплитудный диапазон		≤ 10 МГц: 1 мВ - 10 В ≤ 60 МГц: 1 мВ - 5 В
Точность		± 3%
Плоскостность амплитуды		≤ 100 кГц: ± 0,1 дБ ≤ 20 МГц: ± 0,2 дБ ≤ 30 МГц: ± 0,4 дБ ≤ 40 МГц: ± 0,5 дБ ≤ 60 МГц: ± 0,8 дБ
*Выходной сигнал*
Импеданс		50 Ом
Изоляция		максимум 42 В для заземления провода
*Характеристики модуляции*
Типы модуляции		AM, FM, PM, FSK
Форма несущей волны		синусоидальная, прямоугольная, пилообразная, произвольная
AM
Источник		внутренний
Модулирующая форма волны		синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Частота		2 мГц - 200 кГц
Глубина		0 - 120%
FM
Источник		внутренний
Модулирующая форма волны		синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Частота		1 мкГц - 200 кГц
Отклонение частоты		DC - 15 МГц
PM
Источник		внутренний
Модулирующая форма волны		синусоидальная, прямоугольная, пилообразная, шумовая, произвольная
Частота		2 мГц - 200 кГц
Отклонение фазы		0° - 360°
FSK
Источник		внутренний, внешний
Модулирующая форма волны		прямоугольная 50% рабочего цикла
Частота		2 мГц - 100 кГц
*Характеристики развертки*
Форма несущей волны		синусоидальная, прямоугольная, пилообразная, произвольная
Тип		линейный или логарифмический
Время развертки		1 мс - 500 с ± 0,1%
*Синхросигнал*
Выходной уровень		TTL
Выходная частота		1 мкГц - 2 МГц
Выходное сопротивление		50 Ом
Связь		DC
*Триггерный вход*
Входной уровень		TTL
Импеданс		> 10 кОм
*Частотомер*
Входной уровень		TTL
Диапазон		100 мГц - 100 МГц
Точность		± 51 ppm
Разрешение		7 разрядов
Связь		DC
*Общие характеристики*
Дисплей		4.3 дюйма, TFT LCD 480 х 272
Питание		DC 5 В, 2 А
Мощность		< 10 Вт
Напряжение питания		100 - 240 В, 50 / 60 Гц, 0.4 А
Метод охлаждения		конвекция
Температура хранения		10℃ - 40℃
Влажность		< 90%
Габариты		172 х 90 х 68 мм
Габариты упаковки		205 x 170 x 100 мм
Вес нетто		330 г
Вес брутто		800 г
*Комплектация*		генератор сигналов UNI-T UTG932E - 1 шт
		блок питания - 1 шт кабель BNC-BNC - 1 шт кабель BNC-крокодил - 1 шт
